Một chiếc bao Jumbo có thể được thiết kế để chứa 500 kg, 1.000 kg, 1.500 kg hoặc hơn. Tuy nhiên, con số tải trọng ghi trên bao không đơn giản chỉ phụ thuộc vào độ dày của vải PP hay kích thước của đai nâng.

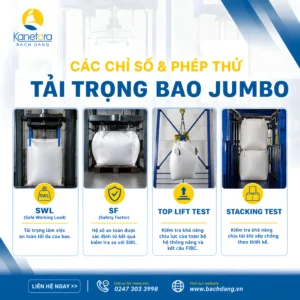

Để đánh giá khả năng chịu tải của một bao Jumbo FIBC, cần xem xét đồng thời SWL – Safe Working Load, SF – Safety Factor và kết quả các phép thử tải như Top Lift Test.

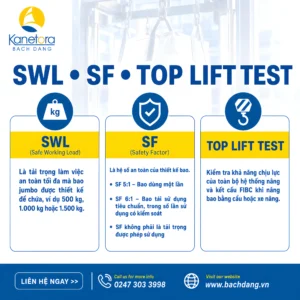

Hiểu đơn giản:
- SWL là tải trọng làm việc an toàn tối đa mà bao được chứng nhận để chứa trong điều kiện sử dụng.
- SF thể hiện hệ số an toàn của thiết kế bao dựa trên quá trình thử nghiệm.
- Top Lift Test kiểm tra khả năng chịu lực của toàn bộ kết cấu FIBC khi bao được nâng qua các đai nâng theo cấu hình thiết kế.
Điểm quan trọng nhất là: SF 5:1 không có nghĩa bao SWL 1.000 kg được phép chở 5.000 kg; SF 6:1 cũng không cho phép chở 6.000 kg. Tải trọng vận hành tối đa vẫn là SWL ghi trên bao.
Đây là một trong những nguyên tắc quan trọng khi lựa chọn, sản xuất và kiểm tra chất lượng bao FIBC.
SWL của bao Jumbo là gì?
SWL – Safe Working Load là tải trọng làm việc an toàn tối đa mà một bao FIBC được chứng nhận có thể mang trong quá trình sử dụng.
Ví dụ, nếu trên nhãn ghi:
SWL: 1,000 kg
thì khối lượng hàng hóa đóng vào bao trong quá trình sử dụng bình thường không được vượt quá 1.000 kg, trừ khi một thông số kỹ thuật khác đã được thiết kế, thử nghiệm và phê duyệt riêng.
SWL không phải:
- thể tích của bao;
- tải trọng phá hủy của đai nâng;
- tổng lực chịu được của bốn quai;
- hay tải trọng thử nghiệm trong phòng lab.
Một bao có thể có thể tích lớn nhưng SWL thấp hơn, hoặc ngược lại. Vì vậy, khi thiết kế bao Jumbo FIBC, nhà sản xuất cần đồng thời xem xét tải trọng yêu cầu, tỷ trọng khối của sản phẩm, kích thước bao, cấu trúc thân và hệ thống nâng.
Những yếu tố ảnh hưởng đến SWL
Khả năng chịu tải của FIBC là kết quả của toàn bộ cấu trúc bao, không phải một linh kiện riêng lẻ.
Các yếu tố quan trọng gồm:
- độ bền kéo của sợi PP;
- định lượng và mật độ dệt của vải;
- cấu trúc U-panel, 4-panel, circular hoặc baffle;
- chất lượng và kích thước đai nâng;
- vị trí đai và chiều dài phần đai được may vào thân;
- đường may và chỉ may;
- cấu tạo đáy;
- các vùng gia cường;
- điều kiện nâng hạ dự kiến;
- đặc tính của sản phẩm chứa bên trong.
Đây cũng là lý do hai chiếc “bao Jumbo 1 tấn” nhìn tương đối giống nhau nhưng có thể có khả năng làm việc và mức độ ổn định rất khác nhau.
SF – Safety Factor của bao FIBC là gì?
SF – Safety Factor hay hệ số an toàn là chỉ số liên quan đến mức tải mà thiết kế FIBC phải đạt trong quá trình thử nghiệm so với SWL đã công bố.
Theo ISO 21898:2024 dành cho FIBC chứa hàng không nguy hiểm, Safety Factor được xác định trên cơ sở tải cuối trong phép thử cyclic top lift so với SWL.
Các mức thường gặp gồm:
| Thông số | Ý nghĩa sử dụng |
|---|---|
| SF 5:1 | Thường áp dụng cho FIBC loại single-trip – thiết kế cho một lần đóng hàng |
| SF 6:1 | Thường áp dụng cho standard-duty reusable FIBC – thiết kế cho số lần sử dụng có kiểm soát |
| SF 8:1 | Áp dụng cho một số heavy-duty reusable FIBC |
SF 5:1 có nghĩa là gì?
Với một bao:
SWL = 1.000 kg
SF = 5:1
điều này không có nghĩa người sử dụng có thể đóng 5.000 kg hàng vào bao.
Tỷ lệ 5:1 liên quan đến yêu cầu thử nghiệm và phân loại thiết kế FIBC. Trong quá trình vận hành thực tế, tải trọng hàng hóa vẫn phải nằm trong giới hạn:
≤ 1.000 kg SWL
Đây là lỗi diễn giải khá phổ biến khi doanh nghiệp mua bao Jumbo chỉ dựa vào hai thông số “1 ton – 5:1”.
SF 6:1 khác SF 5:1 như thế nào?
SF 6:1 thường liên quan đến FIBC thuộc nhóm standard-duty reusable, tức thiết kế cho khả năng sử dụng lặp lại trong một hệ thống được kiểm soát.
Tuy nhiên, 6:1 không có nghĩa một chiếc bao có thể tái sử dụng vô hạn.
Khả năng sử dụng lại còn phụ thuộc vào:
- cấu trúc thiết kế ban đầu;
- loại hàng hóa;
- số chu kỳ sử dụng;
- tình trạng vải và đai;
- mức độ mài mòn;
- tia UV và nhiệt độ;
- phương pháp nâng hạ;
- điều kiện bảo quản;
- quy trình kiểm tra trước khi tái sử dụng.
Một chiếc bao có nhãn 6:1 nhưng đã xuất hiện rách vải, mòn đai, bung đường may hoặc hư hỏng kết cấu vẫn cần được loại khỏi quá trình sử dụng.
5:1 hay 6:1 không phải là tải trọng được phép sử dụng
Đây là điểm đặc biệt quan trọng đối với bộ phận mua hàng, QA/QC và vận hành kho.
Ví dụ:
| Thông số trên bao | Cách hiểu đúng |
| SWL 1.000 kg – SF 5:1 | Tải sử dụng tối đa vẫn là 1.000 kg |
| SWL 1.000 kg – SF 6:1 | Tải sử dụng tối đa vẫn là 1.000 kg |
| SWL 1.500 kg – SF 5:1 | Tải sử dụng tối đa vẫn là 1.500 kg |
Safety Factor là biên độ và phân loại phục vụ đánh giá độ an toàn của thiết kế, không phải “phần tải dư” để doanh nghiệp sử dụng trong thực tế.
Việc cố tình vượt SWL có thể làm tăng lực lên đai nâng, đường may, đáy bao và thân vải, đặc biệt khi xuất hiện tải động trong quá trình xe nâng nâng lên, hạ xuống hoặc đổi hướng.

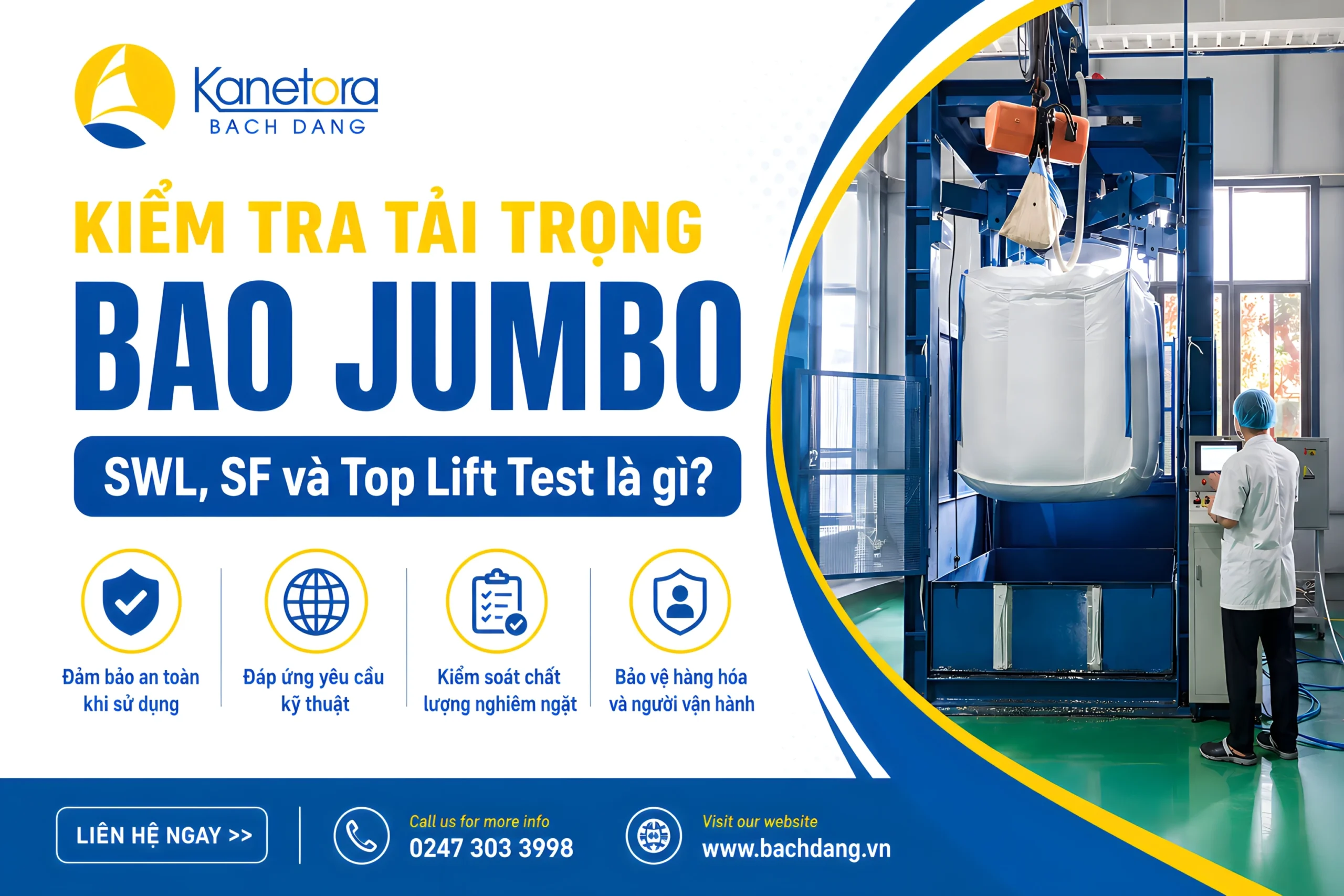

Top Lift Test là gì?
Top Lift Test là phép thử đánh giá khả năng chịu lực của FIBC khi bao được nâng từ phía trên thông qua hệ thống đai nâng được thiết kế trên bao.
Thay vì chỉ kiểm tra riêng một đoạn vải hoặc một đai nâng, phép thử xem xét khả năng làm việc của toàn bộ hệ thống chịu lực, bao gồm:
hàng mô phỏng → thân bao → đường may → vùng gia cường → đai nâng → thiết bị nâng.
Đây là điểm rất quan trọng vì khi vận hành thực tế, hư hỏng không nhất thiết xảy ra ở bản thân chiếc đai.
Các vị trí có nguy cơ chịu ứng suất cao còn bao gồm:
- chân đai;
- đường may đai vào thân;
- góc bao;
- đường may thân;
- đáy;
- vùng chuyển tiếp giữa các tấm vải.
Top Lift Test kiểm tra điều gì?
Phép thử giúp đánh giá liệu thiết kế FIBC có duy trì được kết cấu khi chịu tải nâng theo yêu cầu hay không.
Trong quá trình test, kỹ thuật viên đặc biệt quan sát:
- độ ổn định của các đai nâng;
- biến dạng thân bao;
- vùng chân đai;
- đường may chịu lực;
- hiện tượng rách vải;
- bung hoặc trượt đường may;
- biến dạng bất thường;
- mất hàng hoặc suy giảm kết cấu ảnh hưởng đến an toàn.
Vì vậy, một chiếc bao có vải dày chưa chắc đã đạt tải trọng yêu cầu nếu kết cấu chân đai hoặc đường may không được thiết kế phù hợp.
Cyclic Top Lift Test khác gì một lần nâng thử thông thường?
Trong đánh giá FIBC cho hàng không nguy hiểm theo ISO 21898:2024, cyclic top lift test được sử dụng để đánh giá thiết kế thông qua các chu kỳ chịu tải được kiểm soát.
Mục tiêu không đơn thuần là chứng minh rằng:
“Chiếc bao có thể được nâng lên một lần.”
Thay vào đó, phép thử tạo điều kiện để đánh giá sự làm việc đồng thời của vật liệu, đường may và hệ thống nâng dưới tải thử được quy định.
Đây là lý do một thử nghiệm nội bộ kiểu “đổ 1 tấn vào bao rồi nhấc lên bằng xe nâng” không thể tự động được coi là tương đương với một chương trình thử nghiệm tiêu chuẩn.
Tiêu chuẩn thử, cấu hình mẫu, tải thử, phương pháp gia tải và tiêu chí đánh giá cần được xác định theo yêu cầu kỹ thuật áp dụng cho từng thiết kế.
Top Lift Test cho bao UN có giống FIBC thông thường không?
Không nên đồng nhất hai trường hợp.
ISO 21898:2024 chủ yếu áp dụng cho FIBC chứa hàng rắn không nguy hiểm.
Trong khi đó, bao FIBC đạt chuẩn UN dùng cho vận chuyển hàng nguy hiểm phải tuân theo hệ thống yêu cầu và thử nghiệm dành cho dangerous goods.
Theo quy định thử nghiệm IBC của Liên Hợp Quốc, flexible IBC trong Top Lift Test được thử với tải quy định liên quan đến maximum permissible gross mass của thiết kế và phải duy trì trạng thái treo trong khoảng thời gian quy định.
Ngoài Top Lift Test, design type dành cho hàng nguy hiểm còn có thể phải trải qua các phép thử khác như:
- Drop Test;
- Topple Test;
- Righting Test;
- Tear Test;
- Stacking Test;
- cùng các thử nghiệm khác theo loại IBC và yêu cầu vận chuyển áp dụng.
Vì vậy, doanh nghiệp không nên chỉ nhìn thấy “SF 6:1” hoặc một kết quả nâng tải rồi kết luận một chiếc bao là UN Certified FIBC.
Chứng nhận UN là một hệ thống yêu cầu riêng về thiết kế, thử nghiệm, marking và khả năng truy xuất.
Drop Test của bao Jumbo là gì?
Drop Test – thử rơi được sử dụng để đánh giá khả năng duy trì tính toàn vẹn của bao khi chịu va đập do rơi từ độ cao xác định.
Đây là phép thử đặc biệt quan trọng trong hệ thống đánh giá IBC dùng cho hàng nguy hiểm.
Trong quá trình vận chuyển thực tế, một FIBC có thể chịu các tình huống như:
- hạ hàng quá nhanh;
- va đập khi bốc xếp;
- pallet hoặc thiết bị dịch chuyển;
- hàng rung lắc trong quá trình vận chuyển;
- tác động bất ngờ lên phần đáy và thân bao.
Drop Test giúp đánh giá một loại rủi ro khác so với Top Lift Test.
Top Lift Test tập trung vào khả năng chịu lực khi nâng.
Drop Test tập trung vào khả năng chịu tác động va đập.
Do đó, hai phép thử không thay thế cho nhau.
Vì sao tải động có thể nguy hiểm hơn tải đứng yên?
Giả sử một bao Jumbo có SWL 1.000 kg.
Khi bao 1.000 kg nằm ổn định trên nền kho, lực tác động tương đối ổn định.
Nhưng khi xe nâng:
- nâng bao đột ngột;
- phanh nhanh;
- chuyển hướng;
- làm bao rung hoặc lắc;
- sử dụng càng không phù hợp;
- hoặc nâng không đồng đều giữa các đai,
lực tức thời lên từng khu vực của bao có thể thay đổi đáng kể.
Nếu chỉ hai trong bốn đai chịu phần lớn tải trọng, ứng suất sẽ không còn được phân bố theo cấu hình thiết kế ban đầu.
Vì vậy, Safety Factor không phải là lý do để vận hành quá tải. Ngược lại, thao tác nâng đúng cách là một phần quan trọng để duy trì mức độ an toàn mà thiết kế FIBC hướng tới.
Vì sao không thể đánh giá khả năng chịu tải chỉ bằng GSM của vải?
GSM – gram per square metre – cho biết khối lượng vật liệu trên một đơn vị diện tích vải.
Thông số này rất quan trọng nhưng không đủ để xác định SWL của một chiếc FIBC.
Một thiết kế tải trọng cao cần sự đồng bộ giữa nhiều bộ phận:
Vải thân
Cần đáp ứng yêu cầu về lực kéo, độ giãn, mật độ dệt và độ ổn định.
Đai nâng
Đai phải có lực chịu tải phù hợp và được bố trí đúng cấu trúc.
Chân đai và đường may
Đây thường là những khu vực tập trung ứng suất lớn trong quá trình nâng.
Cấu trúc bao
U-panel, 4-panel, circular hoặc baffle tạo ra cách phân bố lực khác nhau.
Điều kiện sử dụng
Tỷ trọng hàng, phương pháp nạp, thiết bị nâng và môi trường vận hành đều cần được tính đến.
Do đó, kiểm tra tải trọng FIBC phải đánh giá complete bag design – toàn bộ thiết kế bao, thay vì chỉ kiểm tra một thông số vật liệu.
Kiểm soát tải trọng được thực hiện ở đâu trong quy trình sản xuất FIBC?
Khả năng chịu tải không được tạo ra ở riêng công đoạn cuối cùng.
Trong một quy trình sản xuất bao Jumbo FIBC xuất khẩu, chất lượng tải trọng được hình thành xuyên suốt từ:
Kéo sợi → Dệt vải → Dệt đai → Cắt → May → QC → Load Testing
Ví dụ:
- chất lượng sợi ảnh hưởng đến độ bền vải và đai;
- mật độ dệt ảnh hưởng đến độ bền thân bao;
- kích thước cắt ảnh hưởng đến hình dạng và phân bố lực;
- vị trí may đai ảnh hưởng trực tiếp đến hệ thống chịu tải;
- chất lượng đường may quyết định khả năng truyền lực giữa các cấu kiện.
Vì vậy, load test ở cuối quy trình vừa là phép đánh giá thiết kế, vừa phản ánh hiệu quả kiểm soát của nhiều công đoạn trước đó.
Kiểm tra tải trọng tại Nhà máy Kanetora Bạch Đằng
Tại Nhà máy Kanetora Bạch Đằng, hệ thống QC/QA được triển khai xuyên suốt quá trình sản xuất FIBC.
Đối với nhóm kiểm tra vật liệu và khả năng chịu lực, hệ thống thiết bị bao gồm:
- Top Lift Test Machine – kiểm tra khả năng chịu tải và hệ thống nâng của FIBC;
- Tensile Strength Tester – đánh giá lực kéo, độ giãn, vải, đai và các cấu kiện liên quan;
- UV Accelerated Weathering Tester – đánh giá ảnh hưởng của tia UV đối với vật liệu;
- cùng các thiết bị kiểm tra liner về độ bền kéo, đường hàn, khả năng chống thủng và hệ số ma sát.
Song song với thiết bị phòng lab, hệ thống QC/QA còn kiểm soát các công đoạn dệt, cắt, may, hoàn thiện và kiểm tra thành phẩm trước khi xuất hàng.
Cách tiếp cận này giúp việc kiểm tra khả năng chịu tải không tách rời khỏi sản xuất, mà trở thành một phần của hệ thống quản lý chất lượng FIBC ngay tại nhà máy.
Khi đặt mua bao Jumbo, doanh nghiệp nên cung cấp những thông tin gì về tải trọng?
Để nhà sản xuất tư vấn đúng SWL và cấu trúc FIBC, doanh nghiệp nên cung cấp ít nhất:
- Khối lượng hàng cần đóng trong mỗi bao
- Tỷ trọng khối – bulk density của sản phẩm
- Loại sản phẩm: bột, hạt, khoáng sản, hóa chất, thực phẩm…
- Số lần dự kiến sử dụng bao
- Phương pháp nâng: xe nâng, cẩu hoặc thiết bị chuyên dụng
- Kiểu đai nâng yêu cầu
- Điều kiện vận chuyển và lưu kho
- Yêu cầu xếp chồng
- Yêu cầu UN, food-grade hoặc chống tĩnh điện nếu có
- Tiêu chuẩn hoặc test report mà khách hàng yêu cầu
Cùng một SWL 1.000 kg nhưng bao dùng cho hạt nhựa, bột khoáng, thực phẩm hoặc một sản phẩm có tỷ trọng cao có thể cần cấu trúc hoàn toàn khác nhau.
5 điểm cần nhớ về SWL, SF và Top Lift Test
Khi đọc thông số kỹ thuật của một chiếc bao FIBC, có thể ghi nhớ ngắn gọn:
1. SWL là giới hạn tải trọng sử dụng.
Bao SWL 1.000 kg không nên được đóng quá 1.000 kg.
2. SF không phải tải trọng cộng thêm.
SF 5:1 không biến bao 1 tấn thành bao 5 tấn.
3. Khả năng chịu tải thuộc về toàn bộ thiết kế.
Vải dày hoặc đai lớn riêng lẻ không đủ chứng minh SWL.
4. Top Lift Test đánh giá hệ thống nâng và kết cấu FIBC dưới tải thử.
5. Hàng nguy hiểm cần xem xét hệ thống chứng nhận UN riêng.
Không thể suy ra UN compliance chỉ từ SWL hoặc SF.
Kết luận
SWL, Safety Factor và Top Lift Test là ba khái niệm quan trọng khi đánh giá khả năng chịu tải của bao Jumbo FIBC.
SWL cho biết tải trọng tối đa được phép sử dụng. Safety Factor phản ánh yêu cầu an toàn và phân loại thiết kế thông qua chương trình thử nghiệm. Top Lift Test giúp đánh giá cách toàn bộ kết cấu FIBC làm việc khi chịu lực nâng.
Quan trọng hơn, khả năng chịu tải của bao không thể được quyết định chỉ bằng GSM vải, kích thước đai hay cảm quan bên ngoài. Nó là kết quả tổng hợp của nguyên liệu, thiết kế, dệt, cắt, may, kiểm soát chất lượng và thử nghiệm thành phẩm.
Đối với doanh nghiệp xuất khẩu hoặc ngành hàng có yêu cầu kỹ thuật cao, việc làm việc trực tiếp với nhà máy sản xuất bao Jumbo tại Việt Nam có hệ thống QC/QA và thiết bị thử tải sẽ giúp kiểm soát tốt hơn thông số SWL, cấu trúc bao và hồ sơ kỹ thuật trước khi sản xuất hàng loạt.
FAQ: Câu hỏi thường gặp về tải trọng bao Jumbo
SWL của bao Jumbo là gì?
SWL – Safe Working Load là tải trọng làm việc an toàn tối đa mà một FIBC được chứng nhận có thể mang trong quá trình sử dụng. Bao ghi SWL 1.000 kg chỉ được sử dụng với tải hàng tối đa 1.000 kg.
SF 5:1 của bao Jumbo có nghĩa là gì?
SF 5:1 là hệ số an toàn liên quan đến yêu cầu thử nghiệm và phân loại thiết kế FIBC. Nó không có nghĩa một bao SWL 1.000 kg được phép chứa 5.000 kg.
Bao FIBC SF 5:1 có tái sử dụng được không?
Theo phân loại FIBC cho hàng không nguy hiểm trong ISO 21898, SF 5:1 thường tương ứng với single-trip FIBC, tức thiết kế cho một lần đóng hàng. Không nên tái nạp bao sau khi đã xả hàng chỉ vì bao vẫn còn nhìn nguyên vẹn.
SF 6:1 có nghĩa là bao được dùng nhiều lần không?
SF 6:1 thường được sử dụng cho standard-duty reusable FIBC. Tuy nhiên, việc tái sử dụng phải nằm trong hệ thống được kiểm soát và phụ thuộc vào tình trạng thực tế, loại hàng, điều kiện vận hành và hướng dẫn của nhà sản xuất.
Top Lift Test kiểm tra bộ phận nào của FIBC?
Top Lift Test đánh giá toàn bộ hệ thống chịu lực khi bao được nâng, bao gồm đai nâng, chân đai, đường may, thân vải, vùng gia cường và kết cấu tổng thể của FIBC.
Top Lift Test và Drop Test có giống nhau không?
Không. Top Lift Test đánh giá khả năng chịu lực khi nâng, còn Drop Test đánh giá khả năng duy trì tính toàn vẹn của bao khi chịu tác động rơi hoặc va đập theo điều kiện thử quy định.
Bao Jumbo 1 tấn có thể đóng quá 1 tấn nếu SF là 5:1 không?
Không. Nếu SWL của bao là 1.000 kg thì tải trọng vận hành tối đa vẫn là 1.000 kg. Safety Factor không được sử dụng như phần tải trọng dự phòng để đóng quá SWL.
Làm sao xác định SWL phù hợp cho một loại hàng?
Nhà sản xuất cần biết ít nhất khối lượng hàng mỗi bao, bulk density, cấu trúc sản phẩm, phương pháp nâng hạ, điều kiện vận chuyển, yêu cầu tái sử dụng, xếp chồng và các tiêu chuẩn đặc thù như UN, food-grade hoặc kiểm soát tĩnh điện.
