Khi lựa chọn một chiếc bao Jumbo, doanh nghiệp thường tập trung vào tải trọng 500 kg, 1.000 kg hay 1.500 kg, kích thước bao, kiểu miệng, đáy xả hoặc lớp liner. Tuy nhiên, có một chi tiết ảnh hưởng trực tiếp đến quá trình nâng hạ nhưng thường chỉ được xem như một thông số phụ: quai nâng.
Với bao Jumbo 4 quai nâng, bốn điểm nâng được bố trí tại các khu vực góc của bao để kết nối FIBC với xe nâng, cẩu, pa lăng hoặc thiết bị handling khác. Nhưng “4 quai” không có nghĩa mọi thiết kế đều giống nhau.
Cross-Corner Loops, Corner/Side-Seam Loops và Stevedore Straps tạo ra cách tiếp cận thiết bị nâng khác nhau. Vì vậy, lựa chọn quai cần được thực hiện đồng thời với tải trọng, cấu trúc bao và thiết bị sử dụng thực tế.
Nếu cần xem trước các cấu hình FIBC đang được sản xuất, doanh nghiệp có thể tham khảo danh mục bao FIBC/Jumbo sản xuất theo yêu cầu tại Kanetora Bạch Đằng. Website hiện cũng liệt kê Cross-Corner, Corner Seam và Stevedore trong nhóm tùy chọn quai nâng của FIBC.
Bao Jumbo 4 quai nâng là gì?
Bao Jumbo 4 quai nâng, hay 4-Loop FIBC, là cấu hình FIBC có bốn điểm nâng chính được bố trí quanh bốn góc phía trên của bao.
Đây là một trong những cấu hình phổ biến vì có thể kết hợp với nhiều hệ thống nâng hạ công nghiệp. Trong tài liệu thiết kế của FIBCA, cấu hình nâng 4 điểm được xem là một trong những phương án top-lift tiêu chuẩn của FIBC.
Câu trả lời nhanh: Khi chọn bao Jumbo 4 quai, không nên chỉ hỏi “quai dài bao nhiêu?”. Cần xác định kiểu quai, vị trí may, chiều cao quai, khoảng cách càng xe nâng, phương pháp cẩu, SWL và điều kiện thao tác thực tế. Thiết kế quai là một phần của toàn bộ hệ thống chịu tải của FIBC chứ không phải một phụ kiện độc lập.
Hồ sơ sản phẩm Kanetora Bạch Đằng cũng thể hiện các lựa chọn nâng gồm Cross-Corner Loops, Corner Seam Loops và Stevedore Loops.

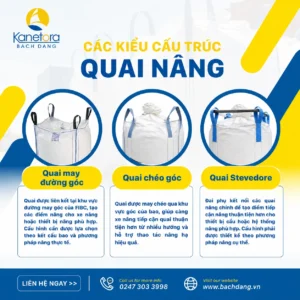

Ba cấu hình quai nâng thường gặp trên FIBC 4 quai
| Kiểu quai | Tên tiếng Anh | Đặc điểm chính | Thường phù hợp |
|---|---|---|---|
| Quai chéo góc | Cross-Corner Loops | Quai được bố trí bắt qua vùng góc của bao | Xe nâng, filling station, thao tác cần dễ tiếp cận quai |
| Quai may đường góc/bên | Corner Seam / Side-Seam Loops | Quai liên kết với đường may đứng của thân bao | FIBC 4-panel, U-panel và nhiều ứng dụng công nghiệp tiêu chuẩn |
| Quai Stevedore | Stevedore Straps | Đai phụ kết nối các quai nâng chính | Cẩu, hook hoặc hệ thống cần gom điểm nâng |
Một lưu ý quan trọng về thuật ngữ: tại Việt Nam, “quai góc”, “quai bên” hoặc “quai chéo” đôi khi được sử dụng chưa hoàn toàn thống nhất giữa người mua và nhà sản xuất. Vì vậy, với đơn hàng xuất khẩu hoặc sản phẩm kỹ thuật, drawing/PO nên ghi rõ Cross-Corner Loop, Corner/Side-Seam Loop hay Stevedore Strap thay vì chỉ ghi “4 loops”.
Cross-Corner Loops – quai chéo góc
Cross-Corner Loop là kiểu quai được may qua vùng góc của FIBC thay vì chỉ nằm trực tiếp trong đường may đứng của góc.
Thiết kế này được sử dụng trên nhiều cấu trúc như Circular, U-Panel và 4-Panel. Đặc biệt với những cấu hình được thiết kế để quai có xu hướng mở hoặc đứng thuận lợi, người vận hành có thể đưa càng xe vào dễ hơn trong quá trình handling.
Cross-Corner thường đáng cân nhắc khi doanh nghiệp:
- sử dụng xe nâng thường xuyên;
- muốn tối ưu thao tác đưa càng vào quai;
- vận hành dây chuyền filling có yêu cầu giữ bao ổn định;
- cần xử lý nhiều FIBC liên tục tại kho hoặc khu vực đóng container.
Kanetora Bạch Đằng hiện cung cấp cấu trúc này trong nhóm tùy chọn lifting của nhiều dòng FIBC. Ví dụ, bao FIBC Circular/Tubular có thể kết hợp nhiều kiểu quai khác nhau tùy yêu cầu sử dụng.
Tuy nhiên, Cross-Corner không tự động có nghĩa là chịu tải tốt hơn. Khả năng chịu tải cuối cùng còn phụ thuộc vào độ bền đai, chiều dài chân quai, vị trí liên kết, vải thân, chỉ may, cấu trúc đáy và toàn bộ thiết kế của bao.
Corner Seam hoặc Side-Seam Loops – quai may tại đường may góc/bên
Với Corner Seam hoặc Side-Seam Loop, phần đai nâng được tích hợp vào khu vực đường may đứng của thân bao.
Đây là kiểu kết cấu quen thuộc trên nhiều FIBC làm từ vải tấm, chẳng hạn U-Panel hoặc 4-Panel. Quai trở thành một phần của hệ thống truyền lực từ điểm nâng xuống thân bao thông qua vùng may.
So với Cross-Corner, cách quai nằm khi bao chưa được nâng có thể khác nhau tùy thiết kế. Bởi vậy, nếu mục tiêu chính là tăng tốc độ đưa càng xe vào quai, nhà sản xuất cần biết trước cách xe nâng tiếp cận bao tại kho để cân đối chiều dài quai, vị trí quai và yêu cầu self-standing nếu có.
Với những đơn hàng sử dụng cấu trúc bao FIBC U-Panel, việc lựa chọn quai cũng nên được xem cùng toàn bộ cấu trúc thân bao thay vì tách thành một yêu cầu riêng.
Stevedore Straps – khi cần thay đổi điểm tiếp cận nâng
Stevedore Strap là đai bổ sung kết nối hai hoặc nhiều quai nâng chính. Theo thuật ngữ FIBCA, stevedore strap có thể kết nối hai quai liền kề hoặc cả bốn quai nhằm tạo cấu hình nâng theo điểm tập trung.
Đây là một phương án hữu ích khi hệ thống handling tại cảng, kho hoặc dây chuyền không thuận tiện để tiếp cận từng quai chính riêng biệt.
Ví dụ, một số thiết kế sử dụng Stevedore để tạo một hoặc hai điểm tiếp cận lớn hơn cho thiết bị nâng. Điều này có thể giúp giảm thao tác căn chỉnh trong những hệ thống được thiết kế tương thích.
Tuy nhiên, không nên tự gom bốn quai FIBC lại rồi móc trực tiếp vào một hook nếu bao không được thiết kế và phê duyệt cho phương pháp đó. Hướng dẫn an toàn của FIBCA nêu rõ việc gom quai để nâng bằng một hook chỉ nên thực hiện khi FIBC được thiết kế và chấp thuận cho cách nâng này; nếu cần, phải sử dụng sling hoặc thiết bị hỗ trợ phù hợp để tránh lực ngang bất lợi lên quai.
Đây chính là điểm khác biệt giữa một Stevedore Strap được thiết kế như một thành phần của FIBC và việc người vận hành tự thay đổi phương pháp nâng tại hiện trường.
Nên chọn Cross-Corner, Side-Seam hay Stevedore?
Không có một kiểu quai tốt nhất cho tất cả FIBC.
Lựa chọn phù hợp nên bắt đầu từ thiết bị handling của khách hàng, sau đó mới xác định cấu hình quai.
| Điều kiện vận hành | Hướng lựa chọn nên xem xét |
|---|---|
| Xe nâng là thiết bị xử lý chính | Cross-Corner hoặc 4 quai tiêu chuẩn phù hợp khoảng cách càng |
| Filling station cần treo bao | Xác định vị trí bốn điểm treo và chiều cao quai theo máy |
| Cẩu hoặc hoist | Xác định hook, spreader bar và góc nâng trước khi chốt quai |
| Cần gom điểm nâng | Có thể nghiên cứu Stevedore Strap được thiết kế riêng |
| Kho có giới hạn chiều cao | Kiểm tra tổng chiều cao bao + quai khi treo |
| Đóng container mật độ cao | Cần xem cả quai, kích thước bao và cách sắp xếp |
| Bao tải trọng lớn | Quai, chân quai, đường may và thân bao phải được thiết kế/test đồng bộ |
Đó cũng là lý do khi đặt FIBC, thông tin “1.000 kg – 4 quai” vẫn chưa đủ để nhà sản xuất xác định một specification hoàn chỉnh.

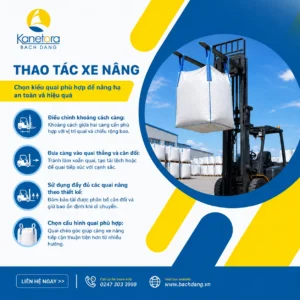

Quai nâng phải phù hợp với xe nâng như thế nào?
Một trong những lỗi thường gặp là thiết kế bao trước, sau đó mới kiểm tra xem càng xe nâng có thao tác thuận tiện hay không.
Thứ tự hợp lý nên ngược lại: xác định thiết bị thực tế rồi thiết kế bao tương thích với thiết bị.
FIBCA khuyến nghị khoảng cách giữa hai càng xe nâng cần được điều chỉnh để các quai hoặc sleeve giữ được phương thẳng đứng, tránh tạo lực ngang gây bất lợi cho hệ thống quai. Các bề mặt càng xe, hook hoặc thanh nâng tiếp xúc với quai cũng phải tránh cạnh sắc hoặc phần nhô có khả năng làm hỏng đai.
Trong quá trình vận chuyển, bao nên được giữ gần mast và ở độ cao thấp phù hợp, không kéo lê trên mặt sàn. Đặc biệt, không được nâng một FIBC bằng ít quai hơn số quai mà thiết kế cung cấp.
Kanetora Bạch Đằng cũng thường xuyên triển khai hoạt động đào tạo vận hành thiết bị nâng trong nhà máy. Có thể tham khảo thêm bài Đào tạo vận hành xe nâng hàng, xe nâng người và cầu trục tại Kanetora Bạch Đằng để hiểu rõ hơn mối liên hệ giữa thiết kế sản phẩm và điều kiện vận hành thực tế.

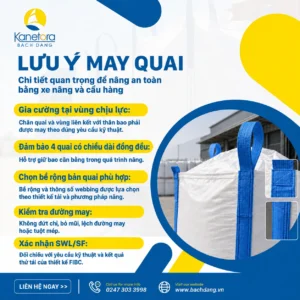

Vì sao đường may chân quai đặc biệt quan trọng?
Khi một FIBC đầy hàng được nâng khỏi mặt đất, tải trọng không dừng lại tại đai nâng.
Lực được truyền theo chuỗi:
thiết bị nâng → quai → vùng may chân quai → vải thân → đáy bao → khối hàng.
Vì vậy, một chiếc đai có lực kéo cao chưa đảm bảo toàn bộ FIBC có SWL cao.
Chiều dài phần quai được may vào thân, kiểu đường may, mật độ mũi may, chỉ may, vị trí chân quai, vùng gia cường và kết cấu thân đều ảnh hưởng đến khả năng truyền lực.
Bài viết Kiểm tra tải trọng bao Jumbo: SWL, SF và Top Lift Test là gì? trên Bachdang.vn cũng chỉ rõ rằng khả năng chịu tải của FIBC là kết quả của toàn bộ thiết kế bao, bao gồm vải PP, đai nâng, vị trí đai, đường may, đáy và cấu trúc thân.
Bao 4 quai 1.000 kg có phải mỗi quai chỉ cần chịu 250 kg?
Không nên tính theo cách chia đơn giản 1.000 kg ÷ 4 = 250 kg/quai.
Trong thực tế nâng hạ, lực không phải lúc nào cũng phân bố tuyệt đối đồng đều giữa bốn quai. Góc nâng, độ lệch của hàng bên trong, cấu trúc thân bao, khoảng cách càng xe nâng và chuyển động của thiết bị đều có thể làm phân bố tải thay đổi.
Do đó, SWL của FIBC phải được xác định theo complete bag design và phương pháp thử phù hợp, không phải bằng cách cộng đơn giản sức chịu tải danh nghĩa của bốn đai.
Tại Kanetora Bạch Đằng, hồ sơ nhà máy 2026 ghi nhận hệ thống thiết bị kiểm tra FIBC gồm tensile strength tester và Top Lift Test Machine phục vụ đánh giá vật liệu, đường may và kết cấu chịu tải.
Quai nâng có liên quan đến SWL và Safety Factor không?
Có, nhưng quai chỉ là một phần của hệ thống.
SWL – Safe Working Load là tải trọng làm việc an toàn được xác định cho một thiết kế FIBC cụ thể. Safety Factor thể hiện mức thử nghiệm tương ứng của thiết kế, trong khi Top Lift Test đánh giá phản ứng của toàn bộ FIBC khi tải được truyền thông qua hệ thống quai nâng.
Vì vậy, khi thay đổi một thông số quan trọng như kiểu quai, vị trí chân quai hoặc cấu trúc thân bao, không nên mặc định rằng kết quả thử của một thiết kế cũ sẽ áp dụng nguyên vẹn cho thiết kế mới.
Kanetora Bạch Đằng kiểm soát FIBC theo chuỗi sản xuất từ dệt đai, dệt vải đến cắt, may, kiểm tra và đóng gói; hồ sơ nhà máy hiện hành cũng ghi nhận hệ thống QC/QA và các thiết bị thử tải chuyên dụng.
Quai nâng có thay đổi theo cấu trúc thân FIBC không?
Có.
Một FIBC có thể được sản xuất theo nhiều cấu trúc như U-Panel, Circular/Tubular, 4-Panel hoặc Baffle. Mỗi cấu trúc tạo ra hệ thống đường may và cách phân bố lực khác nhau.
Ví dụ, Circular FIBC sử dụng thân vải dạng ống liên tục nên có cách bố trí đường may khác với 4-Panel. Trong khi đó, U-Panel sử dụng một tấm vải tạo đáy và hai mặt đối diện. Những khác biệt này cần được xem xét khi thiết kế vùng liên kết quai.
Nếu yêu cầu chính là hạn chế phình bao và tối ưu container, có thể tham khảo thêm Bao Jumbo Baffle chống phình – tối ưu xếp kho và container. Baffle giải quyết bài toán giữ hình dạng, nhưng cũng không thay thế yêu cầu kiểm soát tải trọng tại quai, thân và đường may.
Với Food Grade hoặc UN FIBC, có thể tùy chỉnh quai nâng không?
Có thể, nhưng cấu hình cuối cùng phải phù hợp với yêu cầu kỹ thuật của sản phẩm.
Food Grade mô tả yêu cầu kiểm soát vệ sinh và tạp nhiễm, trong khi kiểu quai liên quan nhiều hơn tới handling và kết cấu chịu tải. Hai nhóm yêu cầu này cần được xử lý đồng thời trong specification.
Doanh nghiệp đóng gói thực phẩm có thể tham khảo Bao Jumbo thực phẩm: yêu cầu vệ sinh và kiểm soát tạp chất.
Tương tự, đối với bao FIBC đạt chuẩn UN, cấu hình quai không nên được thay đổi tùy tiện ngoài thiết kế đã được xác định và thử nghiệm cho mục đích sử dụng tương ứng.
Những thông tin nên gửi nhà sản xuất trước khi chọn quai nâng
Để thiết kế chính xác hơn, khách hàng nên cung cấp ngay từ đầu loại hàng và bulk density; khối lượng cần chứa mỗi bao; SWL/Safety Factor; cấu trúc U-Panel, Circular, 4-Panel hay Baffle; kích thước FIBC; loại xe nâng hoặc thiết bị cẩu; khoảng cách và kích thước càng xe; chiều cao nâng và khoảng trống phía trên; cách tiếp cận bao trong kho; phương pháp nạp – xả; pallet/container sử dụng; coating/liner; yêu cầu Food Grade, UN hoặc chống tĩnh điện nếu có.
Những thông tin này giúp nhà sản xuất xác định một hệ thống hoàn chỉnh thay vì chỉ lựa chọn “quai dài” hay “quai ngắn”.
Một số lỗi cần tránh khi sử dụng bao Jumbo 4 quai
Không nên coi quai nâng chỉ là một phần để “móc vào xe nâng”. Các thao tác như dùng ít quai hơn thiết kế, gom cả bốn quai vào một hook không phù hợp, sử dụng càng xe có cạnh sắc, để quai bị xoắn, kéo lê bao trên sàn hoặc nâng giật đột ngột đều có thể tạo ra tải không mong muốn lên hệ thống chịu lực.
Hướng dẫn FIBCA đặc biệt khuyến nghị không nâng FIBC bằng số quai ít hơn số quai được cung cấp và không thực hiện những lần nâng hoặc dừng đột ngột.
Bao Jumbo 4 quai tại Kanetora Bạch Đằng
Kanetora Bạch Đằng sản xuất FIBC tại Cầu Mái, Mỹ Lộc, Ninh Bình, Việt Nam, với công suất FIBC được công bố khoảng 300.000 sản phẩm/tháng. Hồ sơ doanh nghiệp tiếng Việt hiện hành cũng ghi nhận sản phẩm FIBC là một trong các dòng bao bì chính của nhà máy.
Hệ thống sản xuất bao gồm công đoạn dệt đai, dệt vải, cắt, may, QC/QA và kiểm tra tải. Website hiện công bố hệ thống gồm 19 máy dệt đai nâng, 331 máy may cùng phòng lab kiểm soát chất lượng và các thiết bị kiểm tra FIBC.
Nhờ năng lực sản xuất trực tiếp, cấu hình quai có thể được phát triển cùng các yêu cầu về kích thước, SWL, thân bao, miệng nạp, đáy xả, liner, coating và điều kiện handling cụ thể.
FAQ – Câu hỏi thường gặp về bao Jumbo 4 quai nâng
Bao Jumbo 4 quai có dùng được với mọi loại xe nâng không?
Không hoàn toàn. Tải trọng xe nâng, khoảng cách càng, kích thước càng, chiều cao nâng và không gian thao tác phải phù hợp với FIBC và cấu hình quai.
Cross-Corner và Side-Seam khác nhau ở đâu?
Khác biệt chính nằm ở cách quai được bố trí và liên kết với thân bao. Cross-Corner bắt qua vùng góc, còn Side/Corner-Seam liên kết tại đường may đứng của bao. Điều này ảnh hưởng đến hình dạng quai và cách thiết bị nâng tiếp cận.
Khi nào nên dùng Stevedore Strap?
Stevedore phù hợp khi hệ thống handling cần gom các quai chính thành số điểm tiếp cận ít hơn. Cấu hình phải được nhà sản xuất thiết kế cho phương pháp nâng cụ thể.
Có thể dùng một móc cẩu để gom cả bốn quai không?
Chỉ khi FIBC được thiết kế và chấp thuận cho phương pháp đó. Không nên tự gom bốn quai vào một hook vì có thể tạo lực ngang bất lợi lên đai.
Quai càng dài thì càng dễ sử dụng phải không?
Không hẳn. Quai dài có thể giúp thiết bị dễ tiếp cận trong một số trường hợp nhưng đồng thời làm tăng chiều cao tổng khi treo và thay đổi hình học nâng. Chiều dài quai nên được xác định theo thiết bị thực tế.
Thay đổi kiểu quai có ảnh hưởng đến SWL không?
Có thể. Kiểu quai, vị trí may và vùng liên kết là một phần của complete bag design. Vì vậy, thiết kế cuối cùng cần được đánh giá cùng toàn bộ FIBC.
Kết luận
Với bao Jumbo 4 quai nâng, lựa chọn đúng không đơn giản là quyết định giữa Cross-Corner, Side-Seam hay Stevedore.
Câu hỏi chính phải là:
Chiếc FIBC này sẽ được nâng bằng thiết bị nào, trong điều kiện nào và với tải trọng bao nhiêu?
Từ câu trả lời đó, nhà sản xuất mới có thể xác định cấu trúc quai, vị trí may, chiều cao quai và toàn bộ hệ thống chịu tải phù hợp.
Một thiết kế FIBC tốt cần tạo được sự đồng bộ giữa hàng hóa – bao – quai nâng – xe nâng/cẩu – filling system – kho – container.
Đối với doanh nghiệp đang xây dựng specification cho hàng nông sản, thực phẩm, hóa chất, khoáng sản, hạt nhựa hoặc vật liệu công nghiệp, Kanetora Bạch Đằng có thể thiết kế FIBC theo điều kiện vận hành và phương án logistics cụ thể thay vì chỉ cung cấp một mẫu bao tiêu chuẩn.
