Bao Jumbo U-Panel và 4-Panel: Chọn cấu trúc nào cho tải và form bao?

Trong sản xuất và xuất khẩu hàng rời, việc lựa chọn bao Jumbo không chỉ dựa vào tải trọng 500 kg, 1.000 kg hay 2.000 kg. Cấu trúc thân bao, cách bố trí đường may và khả năng duy trì hình dạng khi nạp đầy cũng ảnh hưởng trực tiếp đến hiệu quả đóng gói, nâng hạ, lưu kho và vận chuyển.

Hai thiết kế phổ biến trong ngành bao bì FIBC là U-Panel và 4-Panel (Four-Panel FIBC). Mặc dù đều được sản xuất từ vải dệt polypropylene (PP) và có thể đáp ứng những mức tải trọng tương đương, hai loại bao này khác nhau về cách cắt vải, bố trí các tấm thân, vị trí đường may và đặc điểm biến dạng khi chứa hàng.

Vậy bao Jumbo U-Panel và 4-Panel khác nhau như thế nào? Loại nào phù hợp với hàng nặng, loại nào thuận lợi hơn khi cần kiểm soát hình dạng bao?

Bài viết dưới đây phân tích hai cấu trúc theo góc nhìn thiết kế, sản xuất và kiểm soát chất lượng tại nhà máy Kanetora Bạch Đằng.

1. Bao Jumbo U-Panel và 4-Panel là gì?

Bao Jumbo U-Panel là loại FIBC có thân chính được tạo từ một tấm vải hình chữ U, liên tục qua một mặt bên, đáy và mặt bên đối diện. Hai tấm vải còn lại được may vào hai bên để hoàn thiện thân bao.

Bao Jumbo 4-Panel là loại FIBC có bốn tấm vải tạo thành bốn mặt đứng, kết hợp với một tấm đáy riêng. Các tấm được liên kết bằng đường may để hình thành cấu trúc chứa hàng.

Cả hai thiết kế đều thuộc nhóm Flexible Intermediate Bulk Container (FIBC), thường được sử dụng để chứa và vận chuyển nguyên liệu dạng bột, hạt, khoáng sản, hóa chất và nhiều loại hàng rời công nghiệp.

Điểm khác biệt cốt lõi không nằm ở số lượng quai nâng hay tải trọng danh nghĩa mà ở cách bố trí các tấm vải và hệ thống đường may.

Tại Kanetora Bạch Đằng, U-Panel và 4-Panel nằm trong danh mục các giải pháp bao FIBC/Jumbo được sản xuất theo yêu cầu, cùng với cấu trúc Circular và Baffle.

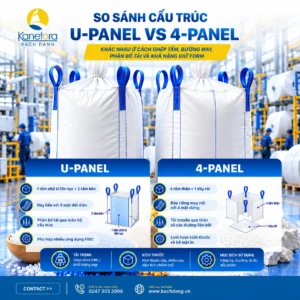

2. So sánh cấu trúc cắt may bao Jumbo U-Panel và 4-Panel

2.1. Cấu trúc U-Panel: Thân và đáy liên tục

Thiết kế U-Panel sử dụng ba tấm vải chính:

• Một tấm vải dài tạo thành hình chữ U, bao gồm một mặt đứng, đáy và mặt đứng đối diện.

• Hai tấm vải tạo thành hai mặt bên còn lại.

• Các đường may liên kết các tấm thành một cấu trúc hoàn chỉnh.

Đặc điểm nổi bật của kết cấu này là đáy bao không phải một tấm vải riêng được may kín quanh toàn bộ chu vi.

Nhờ đó, một phần tải trọng từ đáy có thể được truyền qua tấm vải liên tục lên hai mặt đứng. Tuy nhiên, tải trọng thực tế vẫn được phân phối qua toàn bộ thân bao, các đường may, vị trí liên kết quai nâng và hệ thống đai.

Ưu điểm của U-Panel là cấu trúc tương đối đơn giản, có thể giảm một số công đoạn liên kết vải và phù hợp với nhiều thiết kế FIBC công nghiệp thông dụng.

Khách hàng có thể tham khảo thêm thông số kỹ thuật và các tùy chọn của bao FIBC U-Panel do Kanetora Bạch Đằng sản xuất.

2.2. Cấu trúc 4-Panel: Bốn mặt đứng và đáy riêng

Khác với U-Panel, bao Jumbo 4-Panel thường được tạo thành từ năm tấm vải chính:

• Bốn tấm vải cho bốn mặt đứng.

• Một tấm vải riêng tạo thành đáy.

• Các đường may dọc liên kết bốn mặt đứng.

• Đường may quanh đáy liên kết tấm đáy với thân bao.

Cấu trúc này cho phép thiết kế kích thước từng mặt và bố trí các chi tiết may theo yêu cầu.

Khi được thiết kế và sản xuất phù hợp, 4-Panel có thể tạo hình khối tương đối rõ ràng, thuận lợi cho việc kiểm soát kích thước đáy và phối hợp với hệ thống pallet.

Tuy nhiên, do đáy được may riêng, chất lượng đường may liên kết giữa đáy và thân là một yếu tố quan trọng cần được kiểm soát.

Không nên mặc định bao 4-Panel chắc chắn hơn hoặc yếu hơn U-Panel chỉ vì có nhiều đường may hơn. Độ bền phụ thuộc vào chất lượng toàn bộ thiết kế.

3. Bảng so sánh bao Jumbo U-Panel và 4-Panel

Kết luận: Không có một cấu trúc luôn tốt hơn cấu trúc còn lại trong mọi điều kiện sử dụng. Việc lựa chọn phải dựa trên tải trọng, đặc tính hàng hóa, yêu cầu hình dạng, phương án nâng hạ và kết quả thử nghiệm thiết kế hoàn chỉnh.

4. Đường chịu lực của bao U-Panel và 4-Panel khác nhau như thế nào?

Một trong những tiêu chí quan trọng khi thiết kế FIBC là xác định cách tải trọng được truyền từ hàng hóa bên trong đến thân bao và hệ thống quai nâng.

4.1. Đường truyền lực của bao U-Panel

Trong thiết kế U-Panel, khi hàng hóa được nạp vào bao, trọng lượng của vật liệu tạo áp lực lên đáy và áp lực ngang lên các mặt đứng.

Tấm vải chữ U liên tục qua đáy và hai mặt đứng, tạo ra một đường truyền lực không bị gián đoạn bởi đường may ngang tại hai cạnh đáy tương ứng.

Tuy nhiên, tải trọng không chỉ tác động lên tấm chữ U. Hai tấm bên, đường may nối, các góc bao và hệ thống quai nâng đều tham gia vào quá trình chịu lực.

Đặc biệt, khi nâng bao bằng xe nâng hoặc cần trục, ứng suất có thể tập trung tại những vị trí như chân quai nâng và các đường may gần vùng chịu tải.

Vì vậy, việc giảm số lượng đường may không tự động đồng nghĩa với việc tăng tải trọng làm việc an toàn.

4.2. Đường truyền lực của bao 4-Panel

Ở cấu trúc 4-Panel, trọng lượng hàng hóa tác động lên tấm đáy riêng, sau đó được truyền qua đường may quanh đáy đến các tấm thân.

Khi bao được nâng, hệ thống đai và đường may liên kết phải phối hợp để truyền tải trọng từ thân bao tới các điểm nâng.

Điểm quan trọng là chất lượng liên kết giữa tấm đáy và bốn tấm đứng.

Những yếu tố cần xem xét gồm độ bền vải, lực chịu kéo của chỉ, kiểu mũi may, mật độ mũi may, độ rộng mép may và cách gia cường các vị trí chịu ứng suất.

Do đó, đánh giá khả năng chịu tải phải thực hiện trên mẫu bao hoàn chỉnh, thay vì chỉ so sánh số lượng đường may giữa hai cấu trúc.

5. U-Panel hay 4-Panel giữ form tốt hơn khi nạp đầy?

Một quan niệm phổ biến là bao 4-Panel luôn giữ form vuông tốt hơn U-Panel.

Trên thực tế, cả U-Panel và 4-Panel tiêu chuẩn đều có thể bị phình thành khi nạp đầy.

Nguyên nhân là vật liệu rời tạo áp lực ngang lên bề mặt vải, trong khi vải PP dệt có độ biến dạng nhất định dưới tải.

Những yếu tố ảnh hưởng đến hình dạng bao

Thứ nhất là đặc tính của nguyên liệu. Hàng dạng hạt có khả năng dịch chuyển khác với bột mịn, trong khi vật liệu có tỷ trọng lớn có thể tạo áp lực đáng kể lên thân và đáy bao.

Thứ hai là tỷ lệ chiều cao so với chiều rộng. Bao quá cao hoặc có kích thước không phù hợp với đặc tính hàng hóa có thể xuất hiện độ phình đáng kể.

Thứ ba là định lượng vải, cấu trúc dệt, độ giãn của vật liệu và chất lượng đường may.

Thứ tư là phương pháp nạp liệu. Tốc độ nạp, rung, độ lèn chặt và cách phân bố nguyên liệu có thể làm thay đổi hình dạng thực tế của bao.

Do đó, một chiếc bao 4-Panel không đương nhiên có hình dạng vuông ổn định hơn mọi thiết kế U-Panel.

Khi nào nên sử dụng bao Jumbo Baffle?

Nếu yêu cầu quan trọng nhất là duy trì hình dạng gần vuông hoặc chữ nhật, hạn chế phình thành và tối ưu không gian xếp container, doanh nghiệp nên xem xét cấu trúc Baffle.

Bao Baffle được bổ sung các vách ngăn bên trong nhằm hạn chế sự dịch chuyển ngang của thành bao. Các vách này cho phép nguyên liệu đi qua những khoảng mở được thiết kế phù hợp, đồng thời hỗ trợ duy trì hình dạng của bao khi nạp.

Cấu trúc Baffle có thể kết hợp với các thiết kế thân khác nhau, bao gồm cả U-Panel và 4-Panel, tùy phương án kỹ thuật.

Tìm hiểu thêm tại bài viết Bao Jumbo Baffle chống phình: Tối ưu xếp kho và container.

6. Khả năng chịu tải: U-Panel hay 4-Panel tốt hơn?

Không thể kết luận U-Panel chịu tải tốt hơn 4-Panel, hoặc ngược lại, chỉ dựa vào tên cấu trúc.

Khả năng chịu tải thực tế của FIBC được xác định bằng Safe Working Load (SWL), tức tải trọng làm việc an toàn được phê duyệt cho thiết kế bao cụ thể.

Bên cạnh SWL, Safety Factor (SF) là một thông số quan trọng trong đánh giá thiết kế và thử nghiệm.

Các cấu trúc FIBC có thể được thiết kế cho những mức tải trọng như 500 kg, 1.000 kg, 1.500 kg hoặc 2.000 kg tùy ứng dụng và kết quả đánh giá kỹ thuật.

Tuy nhiên, hai bao cùng được công bố SWL 1.000 kg không nhất thiết có cấu tạo vải, đường may, đai nâng và khả năng giữ hình dạng giống nhau.

Những yếu tố quyết định khả năng chịu tải

• Chất lượng sợi polypropylene và cấu trúc vải dệt.

• Định lượng vải, mật độ dệt và độ bền kéo.

• Loại chỉ và phương pháp may.

• Thiết kế quai nâng và vị trí gắn đai.

• Chất lượng liên kết giữa đáy và thân.

• Kích thước và hình dạng bao khi chứa hàng.

• Phương pháp nâng hạ, điều kiện vận chuyển và số lần sử dụng dự kiến.

Để đánh giá khả năng chịu tải của một thiết kế, nhà sản xuất cần áp dụng các phương pháp thử phù hợp, trong đó có thử nâng đỉnh (Top Lift Test) theo yêu cầu kỹ thuật hoặc tiêu chuẩn áp dụng.

Khách hàng có thể tham khảo bài phân tích Kiểm tra tải trọng bao Jumbo: SWL, SF và Top Lift Test là gì? để hiểu rõ hơn về nguyên tắc kiểm soát tải trọng trong sản xuất FIBC.

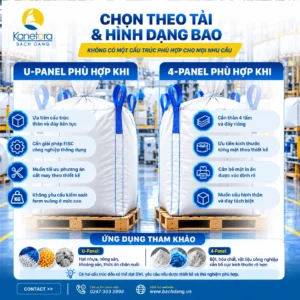

7. Ứng dụng thực tế: Nên chọn U-Panel hay 4-Panel?

7.1. Ngành nhựa và hóa chất dạng hạt

Các loại hạt nhựa PP, PE và nguyên liệu dạng hạt thường có khả năng chảy tương đối tốt trong quá trình nạp và xả.

Đối với những ứng dụng này, U-Panel có thể là giải pháp phù hợp nhờ cấu trúc đơn giản, linh hoạt về kích thước và các tùy chọn đóng gói.

4-Panel cũng là lựa chọn khả thi nếu khách hàng có yêu cầu riêng về kích thước thân bao, phương pháp xếp pallet hoặc thiết kế dây chuyền nạp liệu.

Trường hợp có nguy cơ phát sinh tĩnh điện, cần đánh giá thêm yêu cầu về phân loại FIBC chống tĩnh điện và môi trường vận hành, không chỉ dựa vào cấu trúc thân.

7.2. Ngành khoáng sản và vật liệu xây dựng

Khoáng sản, cát, nguyên liệu xi măng và các loại bột công nghiệp có thể tạo tải trọng lớn trong một thể tích tương đối nhỏ.

Với nhóm hàng này, cấu trúc U-Panel hoặc 4-Panel đều có thể được sử dụng khi được thiết kế đáp ứng tải trọng yêu cầu.

Doanh nghiệp nên ưu tiên đánh giá độ bền thân, đáy bao, đường may và phương án nâng hạ.

Đối với vật liệu dạng bột, hệ thống ống nạp, ống xả và đường may chống bụi cũng cần được xem xét để hạn chế thất thoát nguyên liệu.

7.3. Ngành nông nghiệp và thực phẩm

Gạo, đường, tinh bột, nguyên liệu thức ăn chăn nuôi và các sản phẩm nông nghiệp có thể được đóng trong nhiều cấu trúc FIBC khác nhau.

Trong trường hợp này, cấu trúc thân không phải tiêu chí duy nhất.

Khách hàng cần đánh giá thêm yêu cầu vệ sinh, lớp lót bên trong, khả năng chống bụi, kiểm soát tạp chất và truy xuất nguồn gốc.

Đối với nguyên liệu thực phẩm, có thể tham khảo bài viết Bao Jumbo thực phẩm: Yêu cầu vệ sinh và kiểm soát tạp chất để lựa chọn phương án phù hợp.

7.4. Hàng xuất khẩu cần tối ưu pallet và container

Với các lô hàng xuất khẩu số lượng lớn, hình dạng và kích thước bao có thể ảnh hưởng đến hiệu quả sử dụng không gian.

U-Panel và 4-Panel đều có thể được thiết kế theo kích thước pallet, nhưng cần đánh giá độ phình thực tế khi nạp đầy.

Nếu mục tiêu là duy trì các cạnh bao ổn định để tối ưu bố trí hàng, khách hàng có thể cân nhắc thiết kế Baffle thay vì chỉ chuyển đổi giữa U-Panel và 4-Panel.

Việc lựa chọn cuối cùng cần dựa trên kích thước thực tế sau nạp, phương án xếp hàng và các yêu cầu an toàn khi lưu kho, vận chuyển.

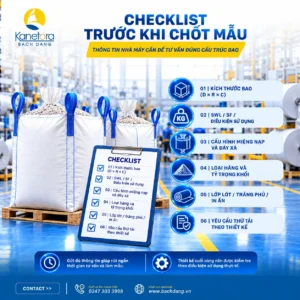

8. Quy trình lựa chọn và phê duyệt thiết kế U-Panel, 4-Panel

Để hạn chế rủi ro khi sản xuất hàng loạt, doanh nghiệp nên phê duyệt cấu trúc bao thông qua một quy trình kỹ thuật rõ ràng.

Bước 1: Xác định đặc tính nguyên liệu

Nhà sản xuất cần được cung cấp loại hàng, tỷ trọng khối (bulk density), kích thước hạt, tính chảy, độ ẩm và các đặc tính đặc biệt của nguyên liệu.

Bước 2: Xác định SWL và điều kiện sử dụng

Cần thống nhất khối lượng đóng mỗi bao, hệ số an toàn áp dụng, phương pháp nâng hạ và số lần sử dụng dự kiến.

Bước 3: Thiết kế cấu trúc và sơ đồ cắt may

Đội ngũ kỹ thuật lựa chọn U-Panel hoặc 4-Panel, xác định kích thước các tấm vải, đường may, vị trí quai nâng, phương án nạp và xả liệu.

Bước 4: Sản xuất và đánh giá mẫu

Mẫu bao cần được đánh giá về kích thước, chất lượng đường may, khả năng nâng hạ và hình dạng sau khi nạp hàng.

Đối với các yêu cầu riêng về form bao, có thể thực hiện thử nghiệm nạp liệu phù hợp để quan sát độ phình và độ ổn định.

Bước 5: Thử nghiệm tải trọng theo yêu cầu

Các thử nghiệm áp dụng phải phù hợp với thiết kế, mức SWL, hệ số an toàn và tiêu chuẩn hoặc yêu cầu đã thống nhất với khách hàng.

Kết quả thử nghiệm là cơ sở để đánh giá tính phù hợp của thiết kế, không nên thay thế bằng đánh giá trực quan.

Bước 6: Phê duyệt mẫu và thông số kỹ thuật

Sau khi hoàn tất đánh giá, hai bên thống nhất bản vẽ, specification, mẫu chuẩn và các tiêu chí kiểm tra trước khi sản xuất hàng loạt.

Quy trình này đặc biệt quan trọng đối với các đơn hàng xuất khẩu có yêu cầu nghiêm ngặt về sự đồng nhất giữa các lô hàng.

9. Sản xuất bao Jumbo U-Panel và 4-Panel tại Kanetora Bạch Đằng

Kanetora Bạch Đằng là nhà máy sản xuất bao bì công nghiệp tại Cầu Mái, phường Mỹ Lộc, tỉnh Ninh Bình, Việt Nam.

Nhà máy cung cấp các giải pháp FIBC theo yêu cầu cho khách hàng trong nước và quốc tế, bao gồm U-Panel, 4-Panel, Circular, Baffle và những cấu hình chuyên dụng.

Theo hồ sơ giới thiệu doanh nghiệp năm 2026, nhà máy có năng lực sản xuất khoảng 300.000 bao FIBC mỗi tháng, với hệ thống thiết bị gồm 43 máy dệt vải, 19 máy dệt đai nâng, 331 máy may công nghiệp và 7 máy cắt tự động.

Kiểm soát chất lượng từ nguyên liệu đến thành phẩm

Quy trình sản xuất FIBC tại Kanetora Bạch Đằng bao gồm các công đoạn đùn sợi, dệt đai, dệt vải, tráng phủ, cắt và in, may, kiểm tra và đóng gói.

Hệ thống QC và QA được triển khai tại các công đoạn sản xuất, trong đó nhân viên QC thực hiện kiểm tra trên dây chuyền và bộ phận QA tiến hành đánh giá thành phẩm trước khi xuất hàng.

Nhà máy được trang bị các thiết bị thử nghiệm như máy đo độ bền kéo, thiết bị kiểm tra độ bền UV và máy thử nâng đỉnh (Top Lift Test Machine), phục vụ công tác đánh giá chất lượng theo yêu cầu kỹ thuật.

Việc kiểm soát đồng bộ giữa thiết kế, vật liệu, đường may và thử nghiệm giúp nhà máy phát triển các cấu hình FIBC phù hợp với từng điều kiện sử dụng.

Thiết kế và sản xuất FIBC theo yêu cầu

Kanetora Bạch Đằng hỗ trợ khách hàng lựa chọn cấu trúc phù hợp dựa trên đặc tính nguyên liệu, phương pháp đóng gói, tải trọng, kích thước pallet và điều kiện xuất khẩu.

Các tùy chọn có thể bao gồm lớp phủ (coating), lớp lót bên trong (liner), ống nạp, ống xả, nắp trùm, đường may chống bụi và các phương án đai nâng.

Thông tin chi tiết về danh mục sản phẩm và năng lực nhà máy được giới thiệu tại Kanetora Bạch Đằng – Nhà máy sản xuất bao bì công nghiệp tại Việt Nam.

10. Câu hỏi thường gặp về bao Jumbo U-Panel và 4-Panel

Bao Jumbo U-Panel có chịu tải tốt hơn 4-Panel không?

Không thể khẳng định chỉ dựa trên cấu trúc. Khả năng chịu tải phụ thuộc vào thiết kế hoàn chỉnh, chất lượng vải, đai nâng, đường may, hệ số an toàn và kết quả thử nghiệm.

Bao 4-Panel có giữ hình vuông tốt hơn U-Panel không?

Không phải trong mọi trường hợp. Cả hai cấu trúc đều có thể bị phình khi nạp đầy. Nếu yêu cầu giữ hình dạng vuông hoặc chữ nhật là ưu tiên chính, có thể xem xét bao FIBC Baffle.

Bao U-Panel có ít đường may hơn 4-Panel không?

Ở cấu trúc phổ biến, U-Panel sử dụng một tấm vải liên tục qua đáy và hai mặt đứng, trong khi 4-Panel có tấm đáy riêng. Vì vậy, bố trí đường may khác nhau và U-Panel có thể giảm một số đường liên kết ở đáy.

Có thể sản xuất U-Panel và 4-Panel với cùng mức SWL 1.000 kg không?

Có. Cả hai đều có thể được thiết kế cho mức SWL 1.000 kg nếu đáp ứng yêu cầu kỹ thuật và các thử nghiệm áp dụng đối với cấu hình cụ thể.

Bao U-Panel và 4-Panel có thể sử dụng liner không?

Có. Cả hai cấu trúc đều có thể kết hợp lớp lót PE hoặc các loại liner chuyên dụng. Việc lựa chọn phụ thuộc vào đặc tính hàng hóa, yêu cầu bảo vệ sản phẩm và điều kiện sử dụng.

Nên cung cấp thông tin gì khi đặt sản xuất bao Jumbo?

Khách hàng nên cung cấp loại nguyên liệu, tỷ trọng khối, tải trọng đóng bao, kích thước, phương pháp nạp và xả, thiết bị nâng hạ, yêu cầu lớp lót, số lượng đặt hàng và thị trường xuất khẩu.

11. Kết luận: Nên chọn bao Jumbo U-Panel hay 4-Panel?

U-Panel và 4-Panel đều là những cấu trúc phổ biến và có khả năng đáp ứng nhiều yêu cầu đóng gói hàng rời trong công nghiệp.

U-Panel có lợi thế về kết cấu thân và đáy liên tục, phù hợp với nhiều ứng dụng thông dụng và có thể thuận lợi khi tối ưu phương án cắt may.

Trong khi đó, 4-Panel mang lại sự linh hoạt trong thiết kế các mặt đứng và tấm đáy riêng, phù hợp với những yêu cầu kỹ thuật về kích thước và cấu trúc.

Tuy nhiên, quyết định lựa chọn không nên dựa vào tên cấu trúc hoặc hình dạng bao khi chưa nạp hàng. Một thiết kế FIBC phù hợp phải được đánh giá đồng thời về tải trọng, độ bền cơ học, khả năng giữ hình dạng, phương án nâng hạ và điều kiện vận hành thực tế.

Với năng lực sản xuất trực tiếp tại Việt Nam, Kanetora Bạch Đằng cung cấp các giải pháp bao Jumbo U-Panel, 4-Panel và những cấu trúc FIBC tùy chỉnh theo yêu cầu kỹ thuật của từng khách hàng.

Doanh nghiệp có thể tham khảo danh mục bao Jumbo FIBC tại Kanetora Bạch Đằng hoặc liên hệ để được tư vấn lựa chọn cấu trúc bao phù hợp.
